ＬＡＮで使用されるデータの伝送路（ケーブル）としては、次の３種類があります（光ファイバーなどもありますが、いわゆる「電線」としては３種類です。）

• １０ＢＡＳＥ−５（テン・ベース・ファイブ）
• １０ＢＡＳＥ−２（テン・ベース・ツー）
• １０ＢＡＳＥ−Ｔ（テン・ベース・ティー）

　３種類の伝送路とも、「１０ＢＡＳＥ」の部分は同じネーミングになっています。

　頭の“１０”は、「１秒間に１０Ｍビットの伝送スピードがあります。」という意味です。１秒に１０Ｍビットのスピードは、大雑把にいって秒速１ＭＢ程度でデータやプログラムを伝送することができます。

　現在では、“１０”から“１００”への移行が進んでいますが、いわゆる“ＳＯＨＯ構築”程度なら、“１０”でもスピードにストレスは感じないでしょう。

　次の“ＢＡＳＥ”ですが、「ＢＡＳＥ（ベース）バンド伝送」の“ＢＡＳＥ”です。では、ＢＡＳＥバンド伝送とはどのようなものかといえば、「コンピュータのデータをデジタルデータのまま伝送する方式」です。

　１０ＢＡＳＥの後ろに付いている「−５」「−２」「−Ｔ」それぞれは、ケーブルの違いを表しています。

　まず、「−５」ですが、ケーブルはかなり太く、直径は約１２ｍｍもあります。ケーブルは、テレビなどで使うものと同じ「同軸」ケーブルとなっています。

　用途としては、企業や大学・研究所などの幹線としての使用です。延長できる長さは５００ｍで、ここから「−５」と呼ばれています。

　次に、「−２」ですが、ケーブルは先の「−５」よりかなり細く、約５ｍｍの同軸ケーブルです。

　このケーブルは、次の「−Ｔ」が主流になるまでは、ＬＡＮケーブルとして多く使用されました。「−２」では、各コンピュータを「一筆書き」で接続していきます。万一、「一筆書き」の途中が断線などした場合は、ＬＡＮ全体が使用できなくなるという欠点もあります。

　延長できる長さは１８５ｍとなっています。まあ、「−２」は、約２００ｍ延長できると思っておけば、憶えやすいでしょう。

　最後は、今回のＬＡＮで使用した「−Ｔ」です。ケーブルの太さは、約５ｍｍと先の「−２」とほぼ同じですが、同軸ケーブルではなく、２本の心線をより合わせた（Twist：ここから「−Ｔ」と呼ばれます）ものが４組、合計８本の心線が入っています。より合わせることによりノイズに強くなるそうです。

線が細く柔らかいので敷設しやすく、現在、ＬＡＮに使用されるケーブルの主流となっています。

　ただし、３台以上のコンピュータを接続する場合は“ＨＵＢ（ハブ）”と呼ばれる「集線装置」が必要になります。数年前までは、“ＨＵＢ”が高価で、小規模なＬＡＮにはコストアップとなるため敬遠されていました。しかし、現在では、５台程度接続できるＨＵＢなら５０００円未満の製品も発売されており、ＨＵＢのコストダウンが「−Ｔ」をＬＡＮケーブルの主流に押し上げました。

　また、２台のパソコンのみを「−Ｔ」で接続する場合、ケーブルを工夫（リバースタイプを使用）すればＨＵＢは不要で、さらにお安くＬＡＮを構築することができます。デスクトップタイプとノートタイプの２台をお持ちの方には、おすすめのパターンです。

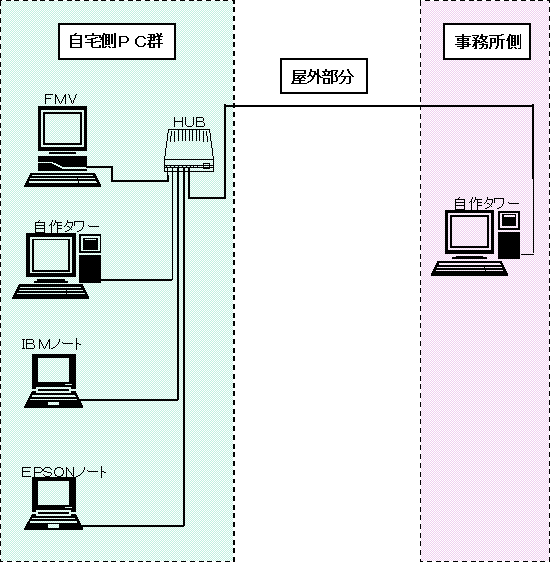

いちかわ家のＬＡＮ結線図

　下図は、いちかわ家のＬＡＮ結線図です。自宅内コンピュータのみを接続するだけなら今回の「ＬＡＮ物語」でいちかわ家の天井裏を紹介する必要もなかったのですが、１台孤立している事務所側コンピュータをＬＡＮの仲間に入れるためには、どうしてもケーブルを別棟になっている部屋まで敷設しなければならず、工事が大がかりになってしまいました。

必要パーツリスト

今回、いちかわ家のＬＡＮ構築に使用した部材をご紹介します。

　

　今回のように５台のコンピュータを接続するのであれば、ＨＵＢは５ポートでも良かったのですが、８ポートを購入しました。価格は、１０，０００円程でしたが、探せば５，０００円程度で入手できるでしょう。

　デスクトップ・タワー用のＬＡＮボードの価格は、「ピンからキリまで」ありますが、今回は「キリ」でいきました。秋葉原なら１枚１，５００円程度で入手できます。Ｗｉｎｄｏｗｓ９５＆９８で使用する限り、１枚１，５００円だろうが１０，０００円だろうがスピードには差がありません(^^)

　ノート用のＬＡＮカードも、価格は「ピンからキリまで」ですが、これはＬＡＮボードほど安くありません。秋葉原でも「キリ」が４，０００円程度はします。

　ＬＡＮケーブルは、通常５ｍ、１０ｍ、２０ｍ、５０ｍ程度の定尺ものを使いますが、今回は工事の都合上、リール巻きのケーブルを必要な長さに切断して「ＲＪ４５コネクタ」を取り付け、使用しました。

今回のお話は先生からすべてご提供いただきました。
